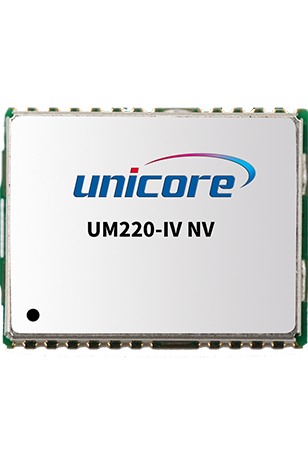

UM220-IV NV 产品是和芯星通面向车载前装市场推出的多系统车规级定位模块,是第四代GNSS 导航定位模块产品,采用和芯星通完全自主知识产权的低功耗抗干扰GNSS SoC车规级芯片- UC6226NAS,集成度高,功耗低,抗干扰设计,适合对导航定位性能,产品可靠性和质量要求高的GNSS规模应用。
供货信息
UM220-IV N系列可按500片的倍数供货。
通道 | 64 通道,基于 UFirebird | ||||
信号 1 | BDS B1 | ||||
GPS L1 | |||||
GLONASS G1 | |||||
Galileo E1 | |||||
QZSS | |||||
SBAS | |||||
定位模式 | 支持单系统独立定位或多系统联合定位 | ||||
首次定位时间 (TTFF)2 | 冷启动 < 28 s | ||||
热启动 < 1 s | |||||
重捕获 < 1 s | |||||
A-GNSS < 4 s | |||||
定位精度(CEP)3 | 平面:2.0 m | ||||
高程:3.5 m | |||||
速度精度 (RMS)3 | 0.1 m/s (GNSS) | ||||
1PPS | 支持 | ||||
灵敏度 | GNSS | ||||
跟踪 -161dBm | |||||
冷启动 -147dBm | |||||
热启动 -155dBm | |||||
重捕获 -157dBm | |||||
数据更新率 | 1 Hz/5 Hz | ||||
数据格式 | NMEA 0183(兼容北斗), Unicore |
尺寸 | 12.2 × 16.0 × 2.6 mm |
重量 | 0.8 g |
封装 | 24 引脚,SMD 表面贴装 |
工作温度 | -40° C~+85° C |
存储温度 | -40° C~+90° C |
电压 | 3.0 V ~ 3.6 V DC |
LNA 馈电 | 3.0 V ~ 3.3 V,<100 mA |
功耗³ | 90 mW |
2 x UART(LVTTL) | |
1 x 1PPS (LVTTL) |
有源天线、无源天线、A-GNSS *、原始观测量输出 |
注:标注 * 部分为特定固件版本支持 1 最多同时运行三系统,BDS、GLONASS 通过指令切换 2 开阔天空 3 典型值 , 速度<30m/s 开阔天空 4 开阔天空,连续跟踪
