产品简介

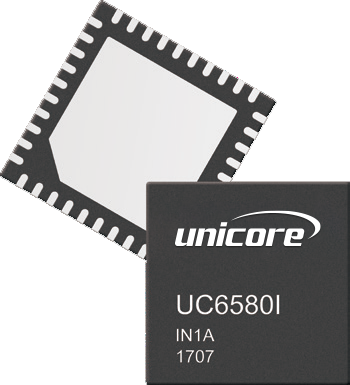

UFirebirdII 是和芯星通自主研发的低功耗、小型化、射频基带一体化多系统双频 GNSS SoC 芯片，内部集成采用抗多径、抗干扰及高精度 GNSS 定位技术。 UFirebird II 面向全球应用，支持BDS（支持北斗三号）、GPS、GLONASS、Galileo、NAVIC、QZSS多系统联合定位，支持多种 SBAS 信号接收处理，向用户提供快速、准确的高性能定位体验。适用于车载、机器人、无人机、穿戴、手持设备及步行导航，尤其在城市多径环境下提供更为优越的用户体验。
订货信息
UC6580 系列可按 3000 片的倍数供货

产品特点

● 96 个通道
● 22nm工艺，低功耗，5×5mm QFN40封装
● 支持 BDS、 GPS、GLONASS、Galileo、QZSS、SBAS，支持BD3，可单系统独立定位或多系统联合定位
● 支持 L1+L5 双频，具有优异的多径抑制能力

● 单点定位精度优于1.5m
● 超高灵敏度：跟踪-162dBm，冷启动-148dBm
● 提供工规级、车规级产品；车规级芯片产品符合AEC-Q100
● 支持A-GNSS、DGNSS

定位更准，更快

双频组合

片上RTK

车规级/工规级灵活选择

更高精度：精度可达1cm

更安全：支持身份鉴定及安全启动

更强抗干扰能力

更低成本

性能指标

选型

型号	封装	Flash	工作温度	等级
UC6580A	QFN40 5×5×0.85 mm	Yes	-40° C ~ +105 ℃	车规级
UC6580I	QFN40 5×5×0.85 mm	Yes	-40° C ~ +85 ℃	工规级

注：标注 * 部分为特定固件版本支持

UC6580x-00_Hardware_Reference_Design_CH_R1.2

Apr 07.2024

pdf 1133.47KB

下载

UC6580x-00_Datasheet_CH_R1.3

Apr 07.2024

pdf 1329.96KB

预览

下载

UFirebirdII Series Protocol Specification_CH_R1.2

Jan 07.2025

pdf 2471.54KB

下载

UC6580_Product Brief

Mar 05.2025

PDF 413KB

下载

UM680A

车规级多系统双频高精度 RTK 定位模块

UM681A

车规级多系统双频高精度 RTK 惯导组合定位模块

工规级多系统双频 GNSS 导航定位
模块

UC6580 EVK Suite

UC6580 评估板

通道	96 通道
信号	BDS	B1I, B1C*+B2a
	GPS	L1+L5
	GLONASS	G1
	Galileo	E1+E5a
	QZSS	L1+ L5
	NavIC L5	L5*
	SBAS	L1
单点定位 (CEP)	平面：1.5 m
	高程：2.5 m
RTK (RMS)	1 cm + 1ppm (开阔天空)
	2 cm + 1ppm (开阔天空)
速度精度(RMS)	0.02 m/s
时间精度 (RMS)	5 ns, 峰峰值 30 ns (24 h)
冷启动	< 26 s
热启动	< 2 s
功耗 @3V	< 40 mA
灵敏度	跟踪 -162 dBm
	冷启动 -148 dBm


	热启动 -156 dBm
	重捕获 -159 dBm
数据更新率	GNSS 1 Hz/5 Hz/10 Hz
差分数据	RTCM V3.X
数据格式	NMEA 0183（兼容北斗）, Unicore
供电电压	VCC:1.7 ~ 3.6 V
	VIO:1.7 ~ 3.6 V
	Vbackup:1.7 ~ 3.6 V
功能接口	2 × UART(LVTTL)
	I²C
	1 × SPI*
